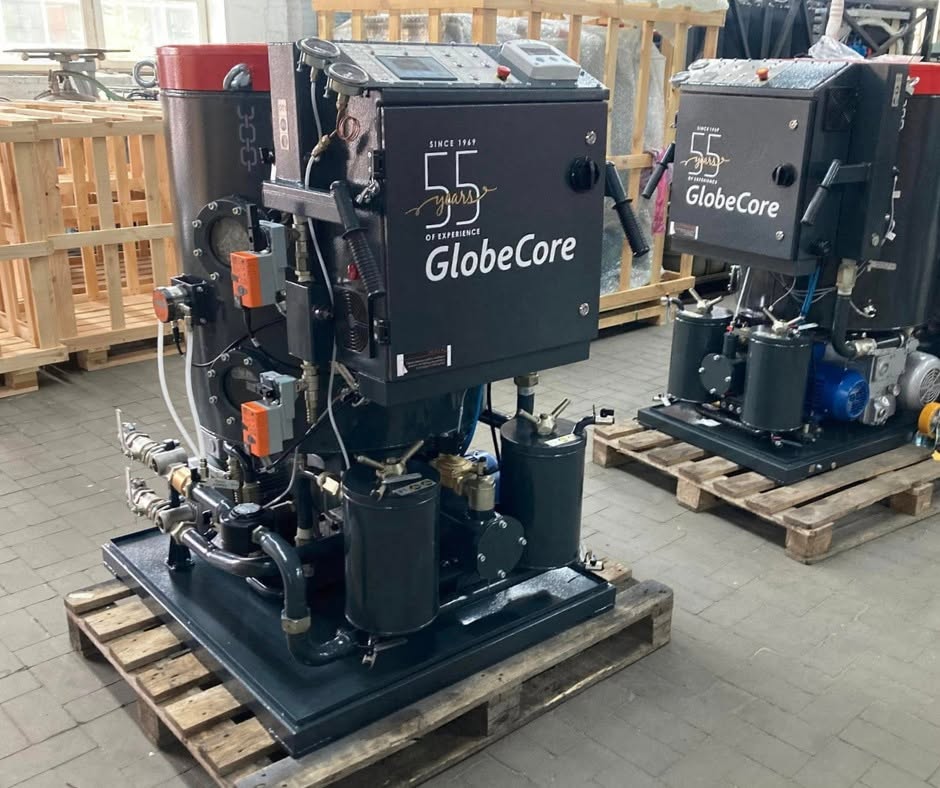

Μονάδα καθαρισμού λαδιού μετασχηματιστών CMM-1,0LT
Η μονάδα καθαρισμού λαδιού μετασχηματιστών CMM-1,0LT έχει σχεδιαστεί για την ολοκληρωμένη επεξεργασία μονωτικών ελαίων και άλλων βιομηχανικών ελαίων. Η επεξεργασία περιλαμβάνει φιλτράρισμα, θερμοκενική αφύγρανση και απαέρωση. Με τη μονάδα καθαρισμού λαδιού μετασχηματιστών CMM-1,0LT μπορούν να υποβληθούν σε επεξεργασία έλαια που χρησιμοποιούνται σε μετασχηματιστές, μονωτήρες διέλευσης υψηλής τάσης (bushings), διακόπτες ισχύος, καθώς και σε συστήματα λίπανσης, συστήματα στεγανοποίησης, υδραυλικά συστήματα ελέγχου αεριοστροβίλων και συμπιεστών αερίου.
Εκτός από τον καθαρισμό του ελαίου, η μονάδα καθαρισμού λαδιού μετασχηματιστών CMM-1,0LT μπορεί επίσης να χρησιμοποιηθεί για τη θέρμανση και την ξήρανση ελαιοπληρωμένου ηλεκτρολογικού εξοπλισμού.
Αρχή λειτουργίας της CMM-1,0LT
Υπό την επίδραση του κενού, το έλαιο διέρχεται αρχικά από φίλτρο προκαθαρισμού και στη συνέχεια εισέρχεται στο εσωτερικό του θαλάμου κενού, όπου βρίσκεται το σύστημα θέρμανσης.
Καθώς ανέρχεται από το κάτω προς το άνω μέρος του θαλάμου, το έλαιο θερμαίνεται και, μέσω ειδικού καλύμματος με κανάλια, οδηγείται σε άλλο τμήμα της στήλης, όπου κατανέμεται πάνω σε ειδικά στοιχεία πλήρωσης. Στη συνέχεια το έλαιο ρέει προς τα κάτω μέσα από τα στοιχεία αυτά, ενώ υπό την επίδραση του κενού απομακρύνονται οι υδρατμοί και τα διαλυμένα αέρια. Τέλος, το επεξεργασμένο έλαιο εξέρχεται από το κάτω μέρος της δεξαμενής, διέρχεται από δύο φίλτρα λεπτής διήθησης και στη συνέχεια απομακρύνεται από τη μονάδα.
Χαρακτηριστικά σχεδιασμού
Το σύστημα θέρμανσης βρίσκεται στο εσωτερικό του θαλάμου κενού, γεγονός που επιτρέπει τη μείωση των συνολικών διαστάσεων της μονάδας και τον περιορισμό των θερμικών απωλειών κατά τη θέρμανση του ελαίου.
Το έλαιο αναρροφάται στη στήλη κενού λόγω της υποπίεσης που δημιουργείται από το σύστημα κενού. Τα υπόλοιπα εξαρτήματα της μονάδας έχουν σχεδιαστεί σε νέα, συμπαγή διάταξη, επιτρέποντας την κατασκευή εξοπλισμού μικρών διαστάσεων.
Η GlobeCore Ελλάδας κατασκευάζει μονάδες της σειράς CMM-LT με παροχή από 600 έως 6.000 λίτρα ανά ώρα. Για την επιλογή του καταλληλότερου μοντέλου, συνιστάται να επικοινωνήσετε με τους τεχνικούς μας συμβούλους.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| 1 | Παροχή, m³/h, τουλάχιστον | |
| – σε λειτουργία θερμοκενικής αφύγρανσης και φιλτραρίσματος | 1,0 | |
| 2* | Παράμετροι επεξεργασμένου ελαίου (με πολλαπλές διελεύσεις): | |
| – συνολική περιεκτικότητα διαλυμένων αερίων, %, μέγιστη | 1,5 | |
| – περιεκτικότητα υγρασίας στο έλαιο κατά μάζα, g/t (ppm), μέγιστη | 10 | |
| – κλάση καθαρότητας σύμφωνα με ISO 4406 | -/14/12 | |
| 3 | Μέγιστη θερμοκρασία ελαίου στην έξοδο, °C | 55 |
| 4 | Πίεση εξόδου, bar | 3 |
| 5 | Ισχύς θερμαντήρα ελαίου, kW, μέγιστη | 12 |
| 6 | Μέγιστη κατανάλωση ισχύος, kW | 15 |
| 7 | Ηλεκτρικά χαρακτηριστικά: | |
| – τάση τροφοδοσίας, V | Προσαρμόζεται στις απαιτήσεις του πελάτη | |
| – συχνότητα, Hz | Προσαρμόζεται στις απαιτήσεις του πελάτη | |
| 8 | Συνολικές διαστάσεις, mm, μέγιστες | |
| – μήκος | 900 | |
| – πλάτος | 620 | |
| – ύψος | 1500 | |
| 9 | Βάρος, kg, μέγιστο | 280 |
Σημείωση
* Με τις ακόλουθες αρχικές παραμέτρους του ελαίου:
- ογκομετρική περιεκτικότητα διαλυμένων αερίων: έως 10,5%·
- μαζική περιεκτικότητα υγρασίας: έως 0,005% (50 ppm)·
- θερμοκρασία ελαίου: όχι χαμηλότερη από 0 °C·
- με επαναλαμβανόμενη διέλευση του ελαίου από τη μονάδα.
Βασικά πλεονεκτήματα της μονάδας καθαρισμού λαδιού μετασχηματιστών CMM-1,0LT
- συμπαγής σχεδιασμός που επιτρέπει στη μονάδα να διέρχεται από τυπικές πόρτες, διευκολύνοντας την εγκατάσταση και τη μεταφορά σε εργαστήρια ή βιομηχανικές εγκαταστάσεις·
- υψηλή κινητικότητα, καθώς η μονάδα μεταφέρεται εύκολα μεταξύ διαφορετικών χώρων εργασίας ανάλογα με τις ανάγκες του χρήστη·
- εύκολος χειρισμός χάρη στη διαισθητική λειτουργία και τις ελάχιστες απαιτήσεις επίβλεψης·
- ευέλικτη χρήση για τον καθαρισμό διαφόρων τύπων βιομηχανικών ελαίων, όπως έλαια στροβίλων, υδραυλικά έλαια, έλαια συμπιεστών και άλλα.
