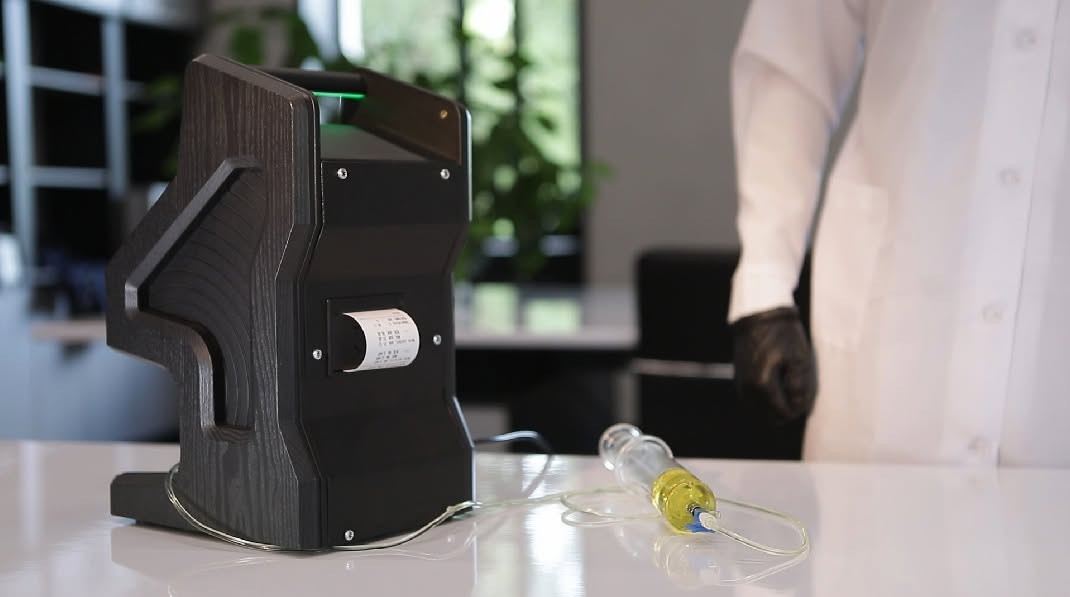

Μετρητής υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2
Ο μετρητής υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2 είναι, στην ουσία, ένα όργανο ταχείας δοκιμής που επιτρέπει τον προσδιορισμό της περιεκτικότητας σε υγρασία και υδρογόνο σε δείγμα μονωτικού ελαίου μέσα σε λίγα μόνο λεπτά.
Σκοπός της μέτρησης είναι η ταχεία αξιολόγηση δύο βασικών παραμέτρων του μονωτικού ελαίου: της υγρασίας, η οποία αποτελεί έναν από τους κύριους παράγοντες υποβάθμισης των διηλεκτρικών ιδιοτήτων, και του υδρογόνου, το οποίο είναι ένα από τα βασικά αέρια που μπορεί να εκλυθούν κατά την εμφάνιση πιθανών βλαβών στον μετασχηματιστή.
Η ανάλυση του δείγματος ελαίου με τον μετρητή υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2 παρέχει πρόσθετες πληροφορίες, βάσει των οποίων μπορεί να ληφθεί απόφαση για τη διενέργεια πιο εκτεταμένης ανάλυσης του ελαίου του μετασχηματιστή.
Ένα από τα βασικά χαρακτηριστικά του μετρητή υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2 είναι η δυνατότητά του να μετρά την περιεκτικότητα σε υγρασία και υδρογόνο ακόμη και όταν οι συγκεντρώσεις τους στο έλαιο είναι εξαιρετικά χαμηλές.

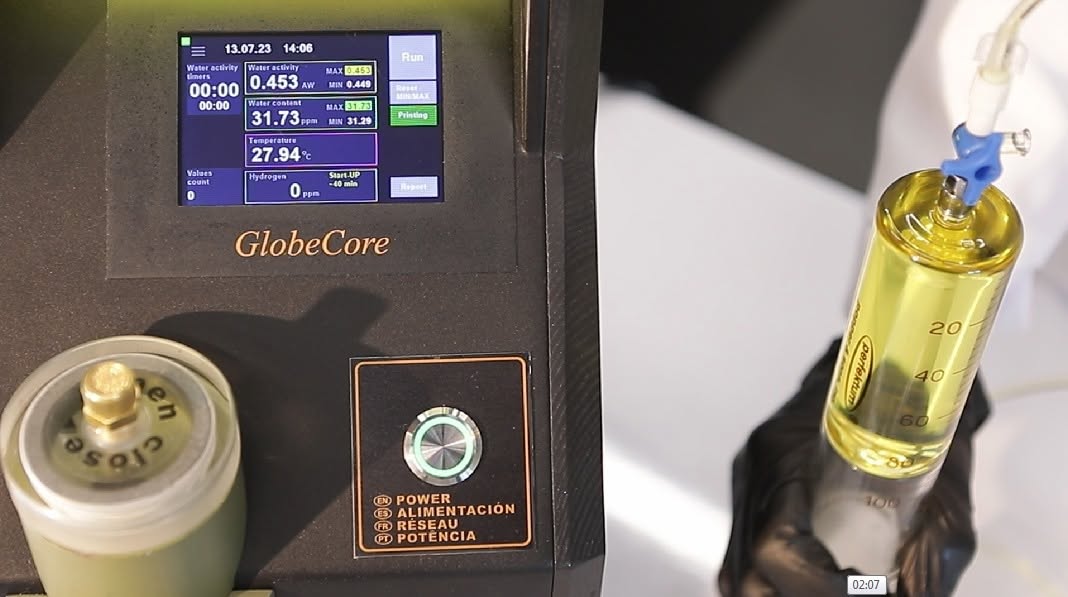

Παράμετροι που μετρά ο TOR-2
Ο μετρητής υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2 μετρά τις ακόλουθες παραμέτρους:
- δραστηριότητα του νερού στο μονωτικό έλαιο·
- θερμοκρασία·
- απόλυτη περιεκτικότητα σε υγρασία στο έλαιο, σε ppm (υπολογιζόμενη με υπολογιστική μέθοδο)·
- περιεκτικότητα σε υδρογόνο στο έλαιο (άμεση μέτρηση).
Αρχή λειτουργίας του μετρητή υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2
Η συσκευή μετρά τη δραστηριότητα του νερού με τη χρήση χωρητικού αισθητήρα, ο οποίος εξασφαλίζει μακροχρόνια σταθερότητα των μετρήσεων και δεν επηρεάζεται από διάφορους τύπους ρύπων που υπάρχουν στο έλαιο. Παράλληλα, μετράται και η θερμοκρασία του ελαίου. Με βάση τις τιμές αυτές, υπολογίζεται η περιεκτικότητα σε υγρασία.
Για τη μέτρηση της περιεκτικότητας σε υδρογόνο χρησιμοποιείται αισθητήρας στερεάς κατάστασης υψηλής εκλεκτικότητας, ο οποίος είναι βυθισμένος απευθείας στο έλαιο. Ο αισθητήρας αυτός εξασφαλίζει υψηλή ακρίβεια και αξιοπιστία στις άμεσες μετρήσεις. Η χαμηλή διαλυτότητα του υδρογόνου στο έλαιο και η υψηλή ικανότητά του για διάχυση διευκολύνουν την ανίχνευσή του ακόμη και σε πολύ χαμηλές συγκεντρώσεις, επιτρέποντας τον έγκαιρο εντοπισμό πιθανών βλαβών στον μετασχηματιστή.
Δυνατότητα δοκιμών σε άλλους τύπους ελαίων
Γενικά, ο TOR-2 έχει σχεδιαστεί για τη μέτρηση της περιεκτικότητας σε υγρασία και υδρογόνο σε ορυκτά μονωτικά έλαια. Ωστόσο, μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση των παραμέτρων αυτών σε μονωτικά έλαια με βάση εστέρες.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| Χαρακτηριστικά μέτρησης υγρασίας | ||
| 1 | Εύρος μέτρησης δραστηριότητας νερού (aw) | 0…1 |
| 2 | Ακρίβεια στους 20 °C | ±0,02 aw (0…0,9 aw), ±0,03 aw (0,9…1 aw) |
| 3 | Μέτρηση θερμοκρασίας | Ναι |
| 4 | Θερμοκρασία περιβάλλοντος λειτουργίας, °C | 0…55 |
| Χαρακτηριστικά μέτρησης υδρογόνου | ||
| 6 | Εύρος μέτρησης, ppm | 25-5000 |
| 7 | Ακρίβεια | 20 % της μετρούμενης τιμής ή 25 ppm |
| 8 | Επαναληψιμότητα | 10 % της μετρούμενης τιμής ή 15 ppm |
| 9 | Χρόνος απόκρισης | <60 min (μεταβολή βήματος 90 %) |
| 10 | Διασταυρούμενη ευαισθησία | Λιγότερο από 2 % διασταυρούμενη ευαισθησία σε άλλα αέρια (CO, CO₂, υδρογονάνθρακες) |
| 11 | Θερμοκρασία περιβάλλοντος λειτουργίας, °C (°F) | 0…55 (32…131) |
| 13 | Εγκατεστημένη ισχύς, W | 60 |
| 14 | Τάση τροφοδοσίας μονοφασικού δικτύου εναλλασσόμενου ρεύματος 50 Hz, V | 220 |
| 15 | Συνολικές διαστάσεις, mm, μέγιστες: | |
| – μήκος | 190 | |
| – πλάτος | 255 | |
| – ύψος | 365 | |
| 16 | Βάρος, kg, μέγιστο | 5,5 |
Βασικά πλεονεκτήματα του μετρητή υδρογόνου και υγρασίας λαδιού μετασχηματιστών TOR-2
- ανίχνευση υγρασίας και υδρογόνου ακόμη και σε εξαιρετικά χαμηλές συγκεντρώσεις·
- συνεχής παρακολούθηση της περιεκτικότητας σε υδρογόνο για την έγκαιρη ανίχνευση βλαβών στον μετασχηματιστή·
- συμπαγής σχεδιασμός·

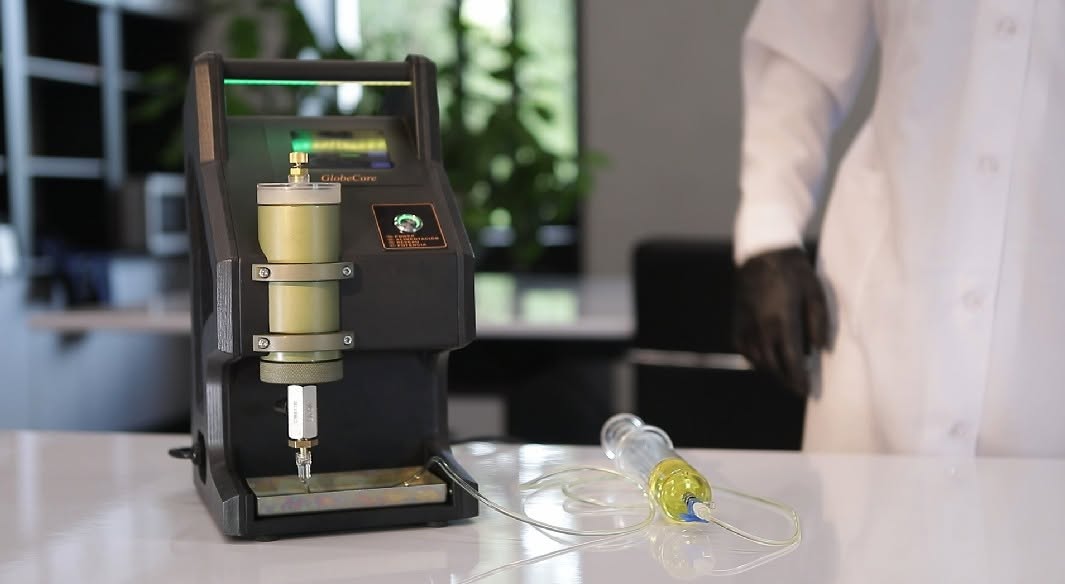

- απλή λειτουργία: αλλαγή δείγματος μέσω αφαιρούμενου δοχείου και με το πάτημα του κουμπιού «Start»·
- δεν απαιτούνται αναλώσιμα·
- η παρουσία άλλων αερίων στο έλαιο δεν επηρεάζει την ακρίβεια των μετρήσεων·
- εύκολη βαθμονόμηση·
- δεν απαιτεί προληπτική συντήρηση.
