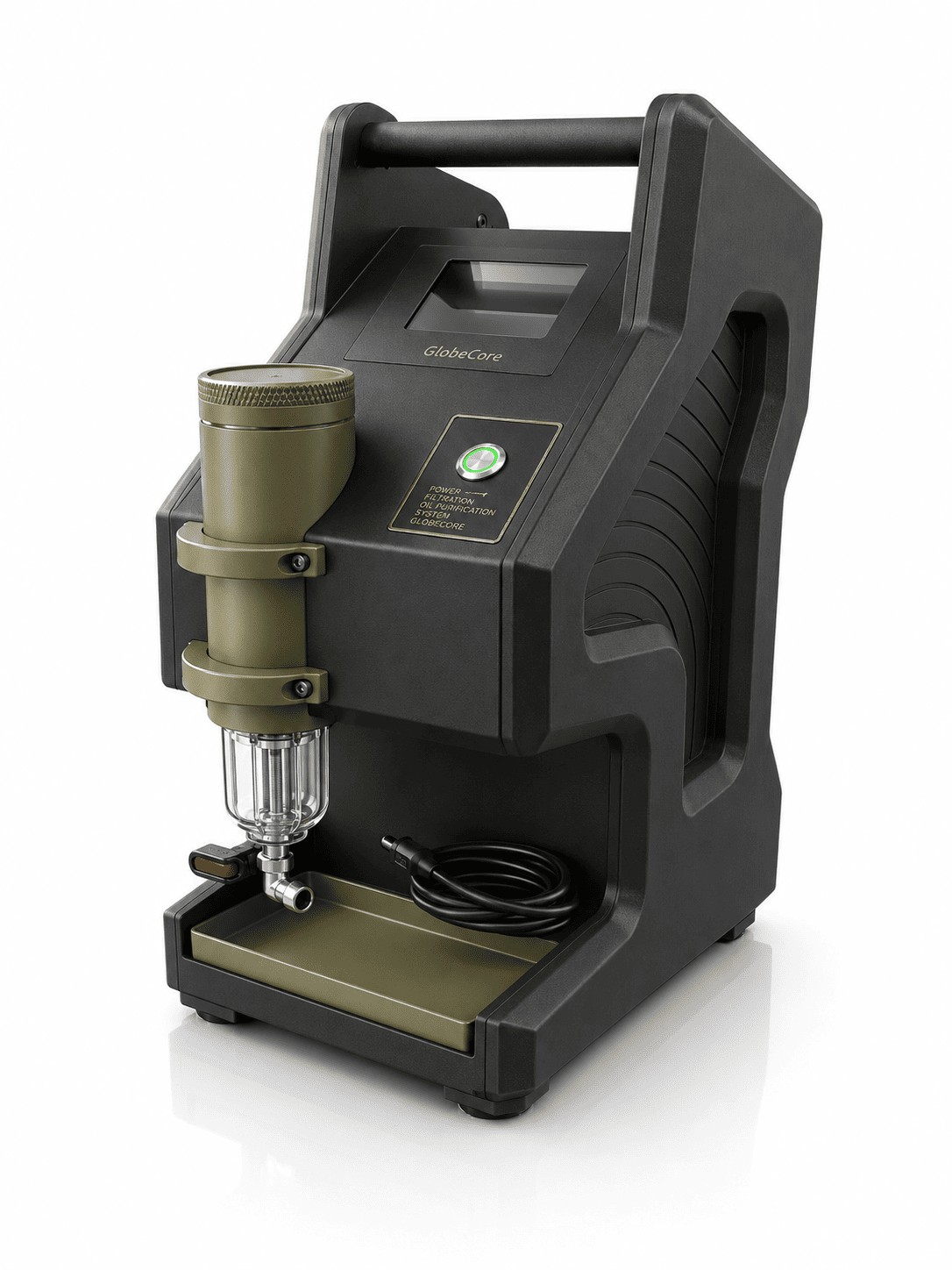

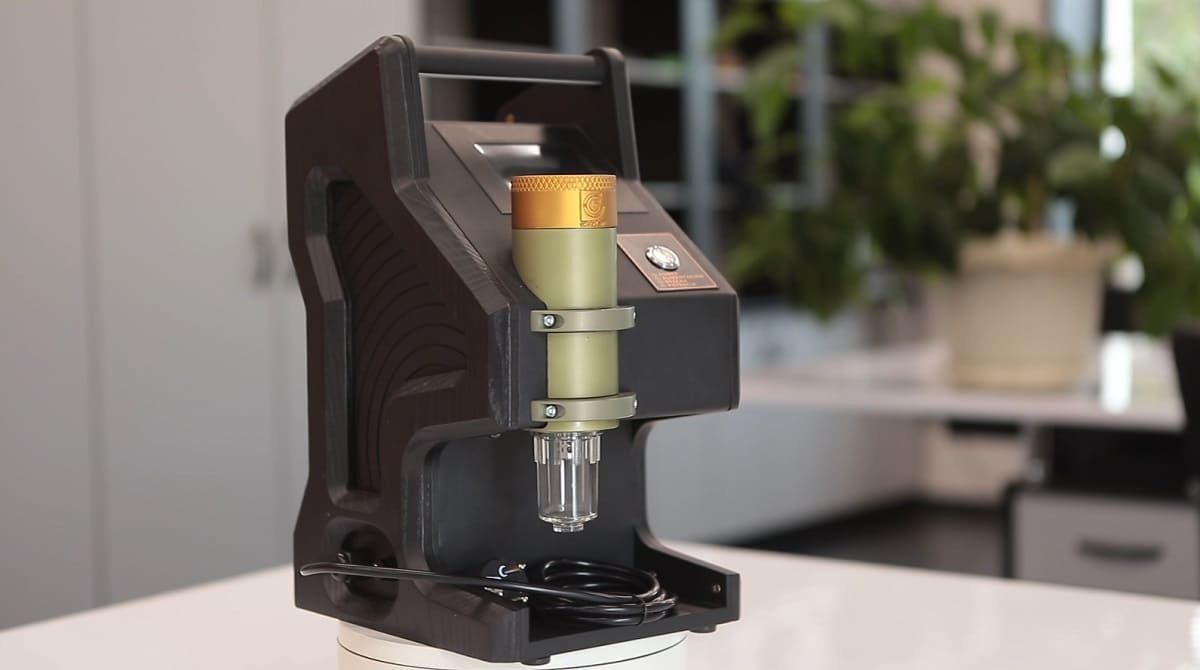

Μετρητής υγρασίας λαδιού μετασχηματιστών TOR-1
Ο μετρητής υγρασίας λαδιού μετασχηματιστών TOR-1 είναι, στην ουσία, ένα όργανο ταχείας δοκιμής που επιτρέπει τον προσδιορισμό της περιεκτικότητας σε υγρασία σε δείγμα μονωτικού ελαίου μέσα σε λίγα μόνο λεπτά. Κατόπιν αιτήματος του πελάτη, η συσκευή μπορεί να κατασκευαστεί με ενσωματωμένη μπαταρία (αυτόνομη τροφοδοσία), γεγονός που επιτρέπει τη χρήση της τόσο σε ηλεκτροτεχνικά εργαστήρια όσο και σε επιτόπιες συνθήκες, απευθείας δίπλα στον μετασχηματιστή.
Ένα από τα βασικά χαρακτηριστικά του μετρητή υγρασίας λαδιού μετασχηματιστών TOR-1 είναι η δυνατότητά του να μετρά την περιεκτικότητα σε υγρασία ακόμη και όταν αυτή βρίσκεται σε εξαιρετικά χαμηλές συγκεντρώσεις στο μονωτικό έλαιο.
Παράμετροι που μετρά ο TOR-1
Ο μετρητής υγρασίας λαδιού μετασχηματιστών TOR-1 μετρά τις ακόλουθες παραμέτρους:
- δραστηριότητα του νερού στο μονωτικό έλαιο·
- θερμοκρασία·
- απόλυτη περιεκτικότητα σε υγρασία στο έλαιο, σε ppm (υπολογιζόμενη με υπολογιστική μέθοδο).
Αρχή λειτουργίας του μετρητή υγρασίας λαδιού μετασχηματιστών TOR-1

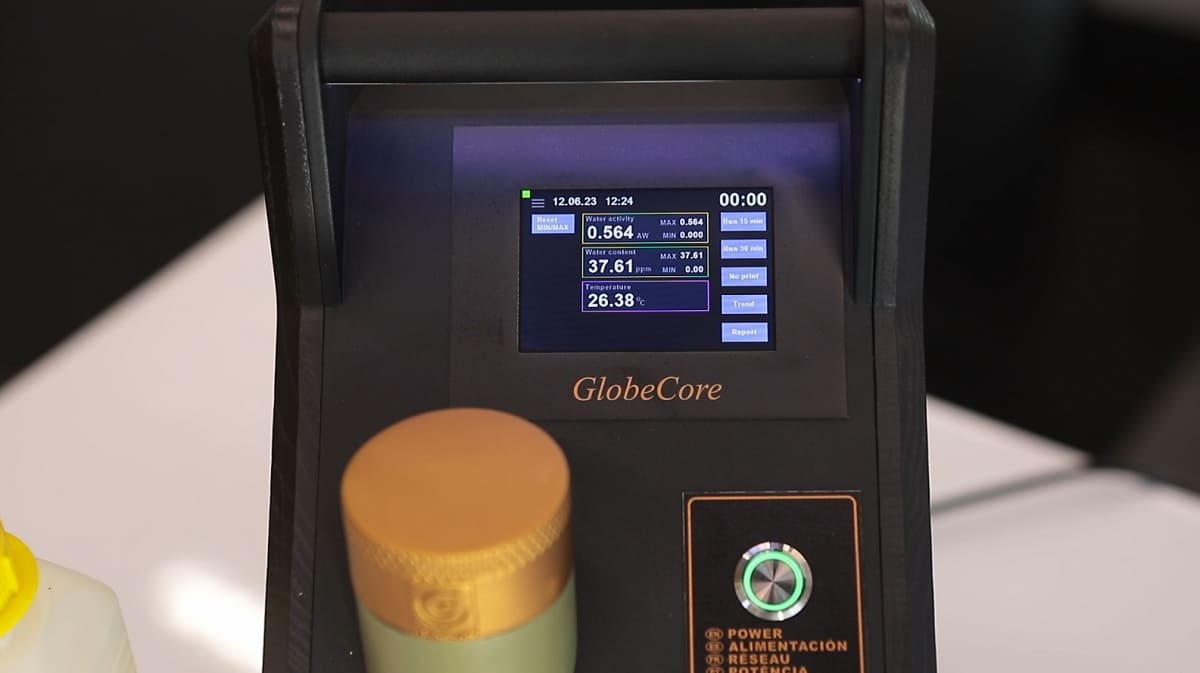

Ο TOR-1 διαθέτει χωρητικό αισθητήρα, ο οποίος δεν επηρεάζεται από διάφορους τύπους ρύπων που υπάρχουν στο έλαιο και μετρά τη δραστηριότητα του νερού στο μονωτικό έλαιο. Παράλληλα, πραγματοποιείται μέτρηση της θερμοκρασίας. Με βάση τις τιμές της δραστηριότητας του νερού και της θερμοκρασίας, η συσκευή υπολογίζει την περιεκτικότητα της υγρασίας στο έλαιο σε ppm και εμφανίζει τα αποτελέσματα στην έγχρωμη οθόνη αφής.
Μέτρηση υγρασίας σε μη ορυκτά μονωτικά έλαια
Ο TOR-1 μπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση της περιεκτικότητας σε υγρασία σε μη ορυκτά μονωτικά έλαια μετασχηματιστών. Ωστόσο, στην περίπτωση αυτή, η διαδικασία δοκιμής απαιτεί ορισμένες προπαρασκευαστικές ενέργειες, οι οποίες συνίστανται στην εισαγωγή στη συσκευή των ειδικών παραμέτρων του μη ορυκτού ελαίου που πρόκειται να υποβληθεί σε δοκιμή.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| 1 | Εύρος μέτρησης δραστηριότητας νερού (aw) | 0…1 |
| 2 | Εύρος μέτρησης περιεκτικότητας διαλυμένου νερού, ppm | 0…500 |
| 3 | Ακρίβεια στους 20 °C | ±0,02 aw (0…0,9 aw) ±0,03 aw (0,9…1 aw) |
| 4 | Μέτρηση θερμοκρασίας | Ναι |
| 5 | Θερμοκρασία περιβάλλοντος λειτουργίας, °C | 0…55 |
| 6 | Εγκατεστημένη ισχύς, W | 10 |
| 7 | Τάση τροφοδοσίας μονοφασικού δικτύου εναλλασσόμενου ρεύματος 50 Hz, V | 220 |
| 8 | Συνολικές διαστάσεις, mm, μέγιστες: | |
| – μήκος | 190 | |
| – πλάτος | 255 | |
| – ύψος | 365 | |
| 9 | Βάρος, kg, μέγιστο | 6 |
Βασικά πλεονεκτήματα του μετρητή υγρασίας λαδιού μετασχηματιστών TOR-1
- συμπαγής σχεδιασμός·
- απλή λειτουργία: για την αλλαγή του δείγματος αρκεί η αντικατάσταση του αφαιρούμενου δοχείου και το πάτημα του κουμπιού «Έναρξη»·
- πολλαπλές λειτουργίες·
- αυτόνομη λειτουργία χωρίς την ανάγκη σύνδεσης με υπολογιστή·
- κατάλληλος για επιτόπιες δοκιμές κοντά στον μετασχηματιστή χάρη στην ενισχυμένη προστασία του (μεταλλικά αντιβανδαλικά πλήκτρα, προστασία του αισθητήρα και ενσωματωμένη προστασία των ηλεκτρικών εξαρτημάτων), καθώς και στη σταθεροποιημένη τροφοδοσία·

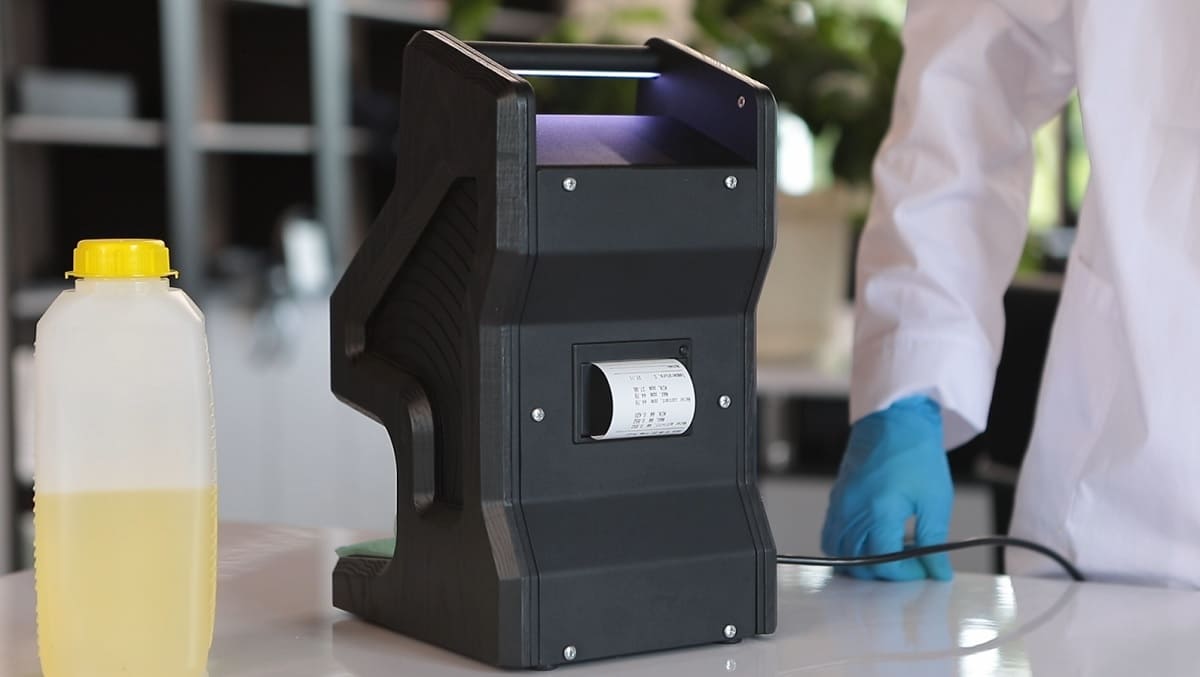

- δυνατότητα άμεσης εκτύπωσης των αποτελεσμάτων μέσω της ενσωματωμένης εκτυπωτικής μονάδας.
