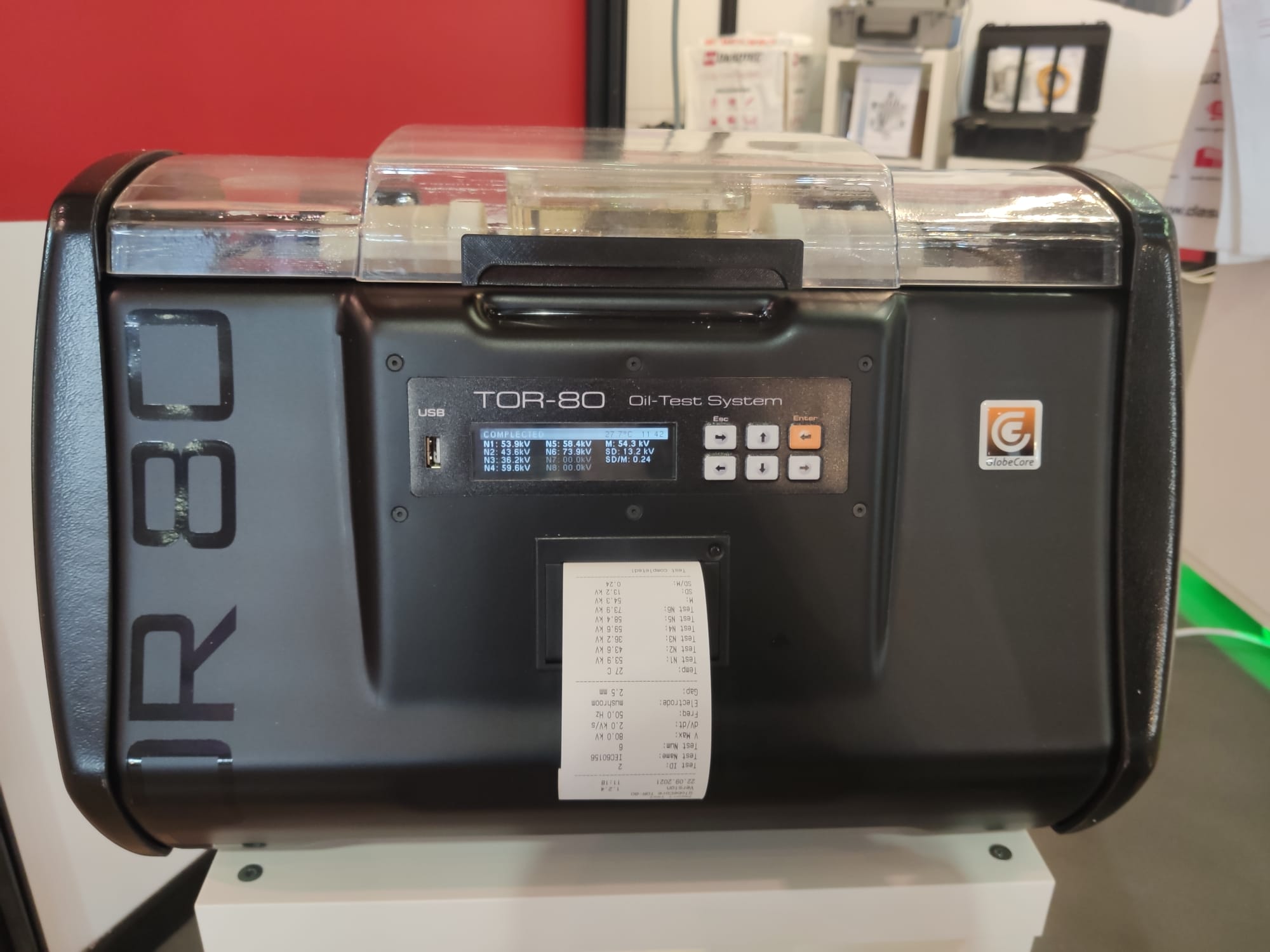

Δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80

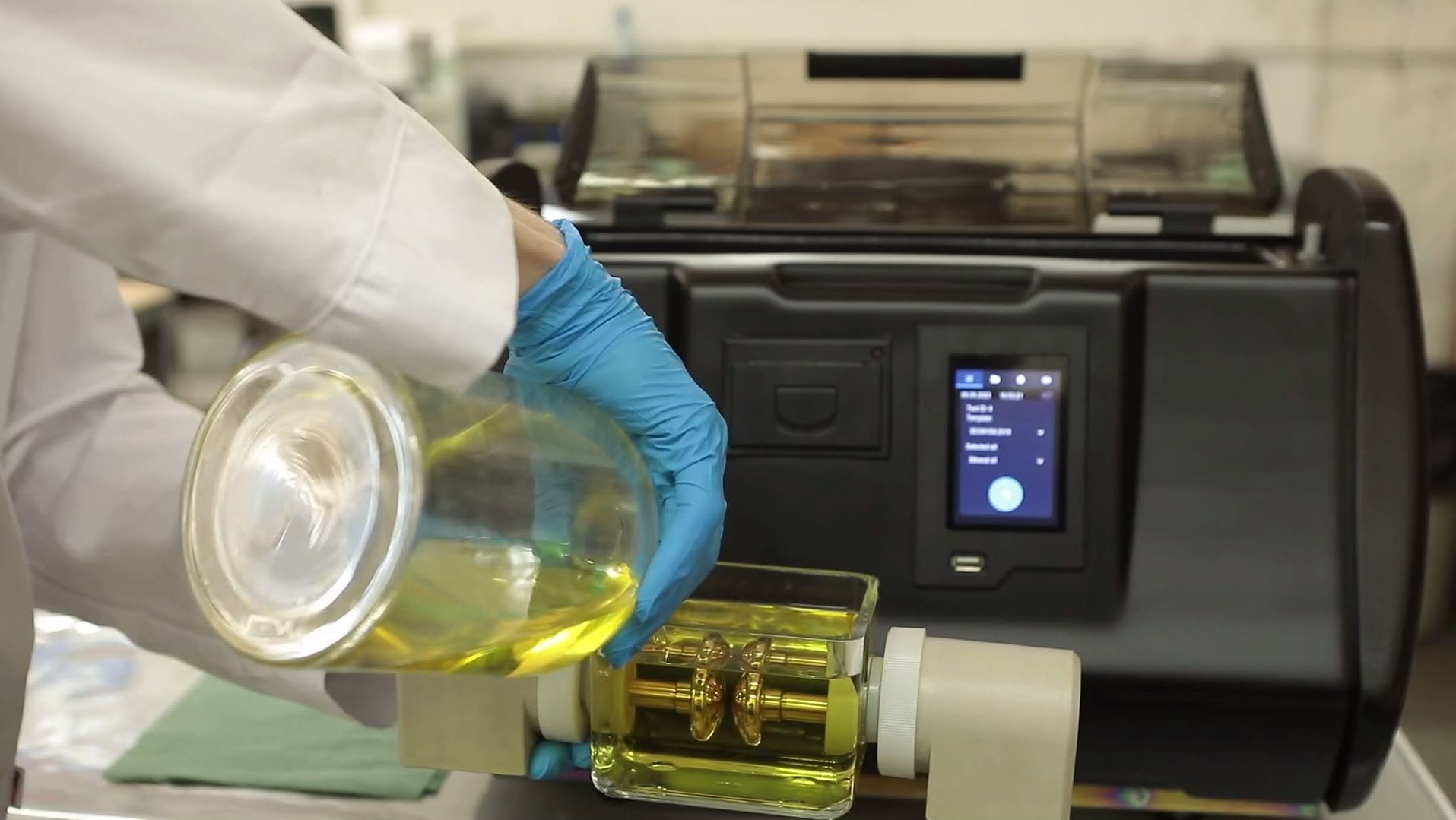

Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80 έχει σχεδιαστεί για τη μέτρηση της σημαντικότερης παραμέτρου των ελαίων μετασχηματιστών και άλλων υγρών διηλεκτρικών: της τάσης ηλεκτρικής διάσπασης (μέγιστη τάση δοκιμής 80 kV). Χάρη στη δυνατότητα εξοπλισμού της σειράς αυτής με μπαταρίες για αυτόνομη λειτουργία, μπορεί να χρησιμοποιηθεί για δοκιμές μονωτικών ελαίων τόσο σε ηλεκτροτεχνικά εργαστήρια όσο και σε συνθήκες πεδίου, απευθείας δίπλα στους μετασχηματιστές, αμέσως μετά τη λήψη του δείγματος ελαίου.
Ένα από τα κύρια χαρακτηριστικά του δοκιμαστή τάσης διάσπασης λαδιού μετασχηματιστών TOR-80 είναι το ευρύ φάσμα ρυθμίσεων και η πλήρως αυτόματη λειτουργία του. Για τη δοκιμή του μονωτικού ελαίου, ο χρήστης μπορεί να επιλέξει τόσο διεθνή πρότυπα που είναι ήδη αποθηκευμένα στη μνήμη της συσκευής όσο και να διαμορφώσει ανεξάρτητα τη διαδικασία δοκιμής σύμφωνα με ισχύοντα εθνικά ή περιφερειακά πρότυπα.
Υποστηριζόμενα πρότυπα
Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80 πραγματοποιεί δοκιμές τάσης διάσπασης μονωτικών ελαίων σύμφωνα με διεθνώς αναγνωρισμένα πρότυπα:
- IEC 60156
- ASTM D877
- ASTM D1816
- IRAM 2341
- VDE 0370
- πρότυπα που μπορούν να διαμορφωθούν από τον χρήστη
Αρχή λειτουργίας του δοκιμαστή τάσης διάσπασης λαδιού μετασχηματιστών TOR-80
Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80 είναι μια συσκευή που βασίζεται σε μετασχηματιστή υψηλής τάσης και ηλεκτρονικές μονάδες ελέγχου. Η αρχή λειτουργίας του συνίσταται στη σταδιακή αύξηση της τάσης στο δευτερεύον τύλιγμα του μετασχηματιστή υψηλής τάσης, από το μηδέν έως το επίπεδο διάσπασης του υγρού διηλεκτρικού που βρίσκεται στην κυψέλη μέτρησης. Η αύξηση της τάσης επιτυγχάνεται με προοδευτική αύξηση της τάσης που εφαρμόζεται στο πρωτεύον τύλιγμα, χρησιμοποιώντας ημιτονοειδές σήμα.

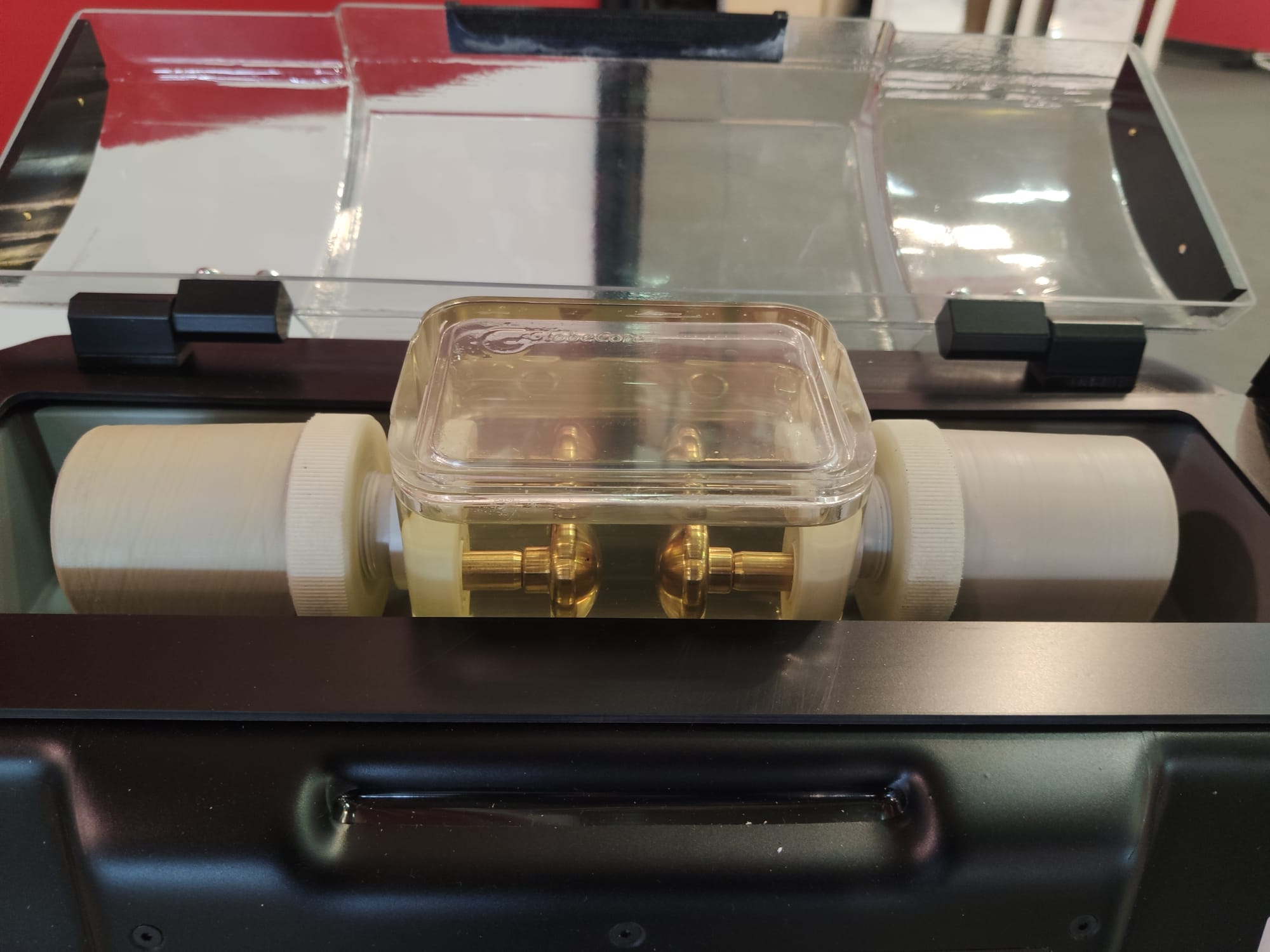

Ο έλεγχος της διαδικασίας πραγματοποιείται από μικροελεγκτή, ο οποίος διαχειρίζεται τη λειτουργία του μετατροπέα. Κατά τη διάρκεια της δοκιμής, εναλλασσόμενη τάση 50-60 Hz από το δευτερεύον τύλιγμα εφαρμόζεται μέσω των ηλεκτροδίων της κυψέλης στο υπό δοκιμή υγρό διηλεκτρικό. Η ηλεκτρική διάσπαση πραγματοποιείται στο διάκενο μεταξύ των ηλεκτροδίων, το οποίο είναι γεμάτο με μονωτικό έλαιο.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| 1 | Τάση τροφοδοσίας εναλλασσόμενου ρεύματος (επαναφορτιζόμενη εσωτερική μπαταρία), V | 85-264 |
| 2 | Συχνότητα τροφοδοσίας, Hz | 48-63 |
| 3 | Κατανάλωση ισχύος, VA | Όχι περισσότερο από 250 |
| 4 | Μέγιστη τάση εξόδου, kV | Ημιτονοειδής, έως 80 kV |
| 5 | Ακρίβεια μέτρησης της εφαρμοζόμενης τάσης στην κυψέλη | ±1 kV ±0,5% |
| 6 | Ρυθμός αύξησης της τάσης, kV/s | Από 0,5 έως 10* |
| 7 | Ανάλυση ένδειξης της τάσης εξόδου, V | 100 |
| 8 | Χρόνος απενεργοποίησης της υψηλής τάσης μετά από διάσπαση, μs | 10 μέγιστο, 4 τυπικό |
| 9 | Όγκος κυψέλης μέτρησης, cm³ | 500 |
| 10 | Εύρος μέτρησης θερμοκρασίας περιβάλλοντος, °C | 0-100 |
| 11 | Ανάλυση μέτρησης θερμοκρασίας, °C | 0,1 |
| 12 | Ενσωματωμένος εκτυπωτής | Ναι |
| 13 | Θερμοκρασία λειτουργίας, °C | 0 έως +50 |
| 14 | Θερμοκρασία αποθήκευσης, °C | Από −20 έως +60 |
| 15 | Σχετική υγρασία, % | Έως 90%, χωρίς συμπύκνωση |
| 16 | Συνολικές διαστάσεις, mm | 510×300×334 |
| 17 | Βάρος, kg, μέγιστο | 30 |
| 18 | Βάρος με εσωτερική μπαταρία, kg, μέγιστο | 35 |
* Ρυθμιζόμενο από τον χρήστη.
Βασικά πλεονεκτήματα του δοκιμαστή τάσης διάσπασης λαδιού μετασχηματιστών TOR-80
- αυτόματη και υψηλής ακρίβειας μέτρηση της τάσης διάσπασης έως 80 kV·
- στιγμιαία διακοπή (4 μs) της τάσης δοκιμής σε περίπτωση ηλεκτρικής διάσπασης·
- αυτόνομη λειτουργία ή σύνδεση με υπολογιστή για μεταφορά δεδομένων, δημιουργία βάσης
- δεδομένων, παραγωγή αναφορών, γραφημάτων και εκτύπωση αποτελεσμάτων·
- λογισμικό που υποστηρίζει τόσο τυποποιημένες όσο και προσαρμοσμένες διαδικασίες δοκιμών, κατάλληλο και για ερευνητικές εφαρμογές·
- απλή λειτουργία και εύκολη συντήρηση.
