Μονάδα απαέρωσης λαδιού μετασχηματιστών CMM-6/7
Η μονάδα απαέρωσης λαδιού μετασχηματιστών CMM-4/7 της GlobeCore Ελλάδας είναι ένα σύστημα σχεδιασμένο για την αποτελεσματική επεξεργασία μονωτικών ελαίων σε μετασχηματιστές και ηλεκτρολογικό εξοπλισμό μέσης και υψηλής τάσης. Η κύρια λειτουργία της είναι η απομάκρυνση των διαλυμένων αερίων, της υγρασίας και των μηχανικών ακαθαρσιών, διατηρώντας τις ιδιότητες του μονωτικού ελαίου σε βέλτιστα επίπεδα και προστατεύοντας το σύστημα μόνωσης του μετασχηματιστή.
Προστασία του μετασχηματιστή μέσω της απαέρωσης του ελαίου
Το μονωτικό έλαιο διαδραματίζει καθοριστικό ρόλο στην ασφαλή λειτουργία του μετασχηματιστή, καθώς λειτουργεί τόσο ως μονωτικό όσο και ως ψυκτικό μέσο. Με την πάροδο του χρόνου, η συσσώρευση διαλυμένων αερίων και υγρασίας μπορεί να υποβαθμίσει τις ηλεκτρικές του ιδιότητες και να επιταχύνει τη γήρανση της στερεής μόνωσης.
Η μονάδα απαέρωσης λαδιού μετασχηματιστών CMM-4/7 παρεμβαίνει άμεσα σε αυτή τη διαδικασία, απομακρύνοντας τα διαλυμένα αέρια από το έλαιο και συμβάλλοντας στη σταθεροποίηση των διηλεκτρικών του ιδιοτήτων. Έτσι μειώνεται ο κίνδυνος εσωτερικών βλαβών και εξασφαλίζεται ασφαλέστερη λειτουργία του μετασχηματιστή.
Αποτελεσματική απαέρωση και επεξεργασία του ελαίου
Το σύστημα συνδυάζει πολλαπλές διεργασίες σε μία συμπαγή μονάδα, επιτρέποντας την ολοκληρωμένη επεξεργασία του μονωτικού ελαίου:
- βαθιά απαέρωση του μονωτικού ελαίου·
- απομάκρυνση της υγρασίας από το έλαιο·
- φιλτράρισμα μηχανικών ακαθαρσιών.
Η ολοκληρωμένη αυτή προσέγγιση μειώνει την ανάγκη χρήσης πρόσθετου εξοπλισμού και απλοποιεί τη συντήρηση του μετασχηματιστή. Μετά την επεξεργασία, το έλαιο ανακτά τις διηλεκτρικές του ιδιότητες και μπορεί να επαναχρησιμοποιηθεί με ασφάλεια.
Ασφαλής και αξιόπιστη λειτουργία
Η μονάδα απαέρωσης λαδιού μετασχηματιστών CMM-4/7 έχει σχεδιαστεί για λειτουργία στις απαιτητικές συνθήκες υποσταθμών και βιομηχανικών εγκαταστάσεων. Η σταθερή λειτουργία της διασφαλίζει ότι η διαδικασία απαέρωσης δεν επηρεάζει αρνητικά τον συνδεδεμένο μετασχηματιστή.
Το σύστημα λειτουργεί συνεχώς και με πλήρως ελεγχόμενο τρόπο, διατηρώντας σταθερές τις παραμέτρους καθ’ όλη τη διάρκεια του κύκλου επεξεργασίας. Αυτό μειώνει την ανάγκη παρέμβασης του χειριστή και αυξάνει την αξιοπιστία της διαδικασίας.
Κινητικότητα και εφαρμογή στο πεδίο
Ο εξοπλισμός μπορεί να χρησιμοποιηθεί τόσο σε μόνιμες εγκαταστάσεις όσο και σε εργασίες συντήρησης στο πεδίο. Ο συμπαγής σχεδιασμός του επιτρέπει εύκολη μεταφορά και ταχεία θέση σε λειτουργία σε διαφορετικές τοποθεσίες.

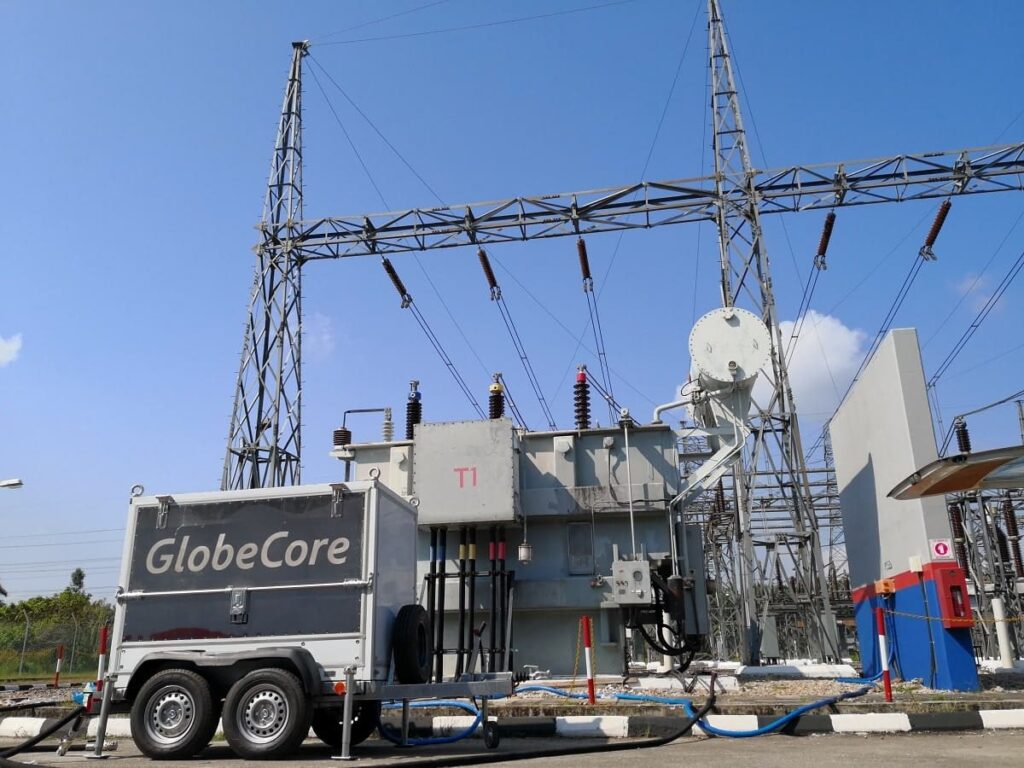

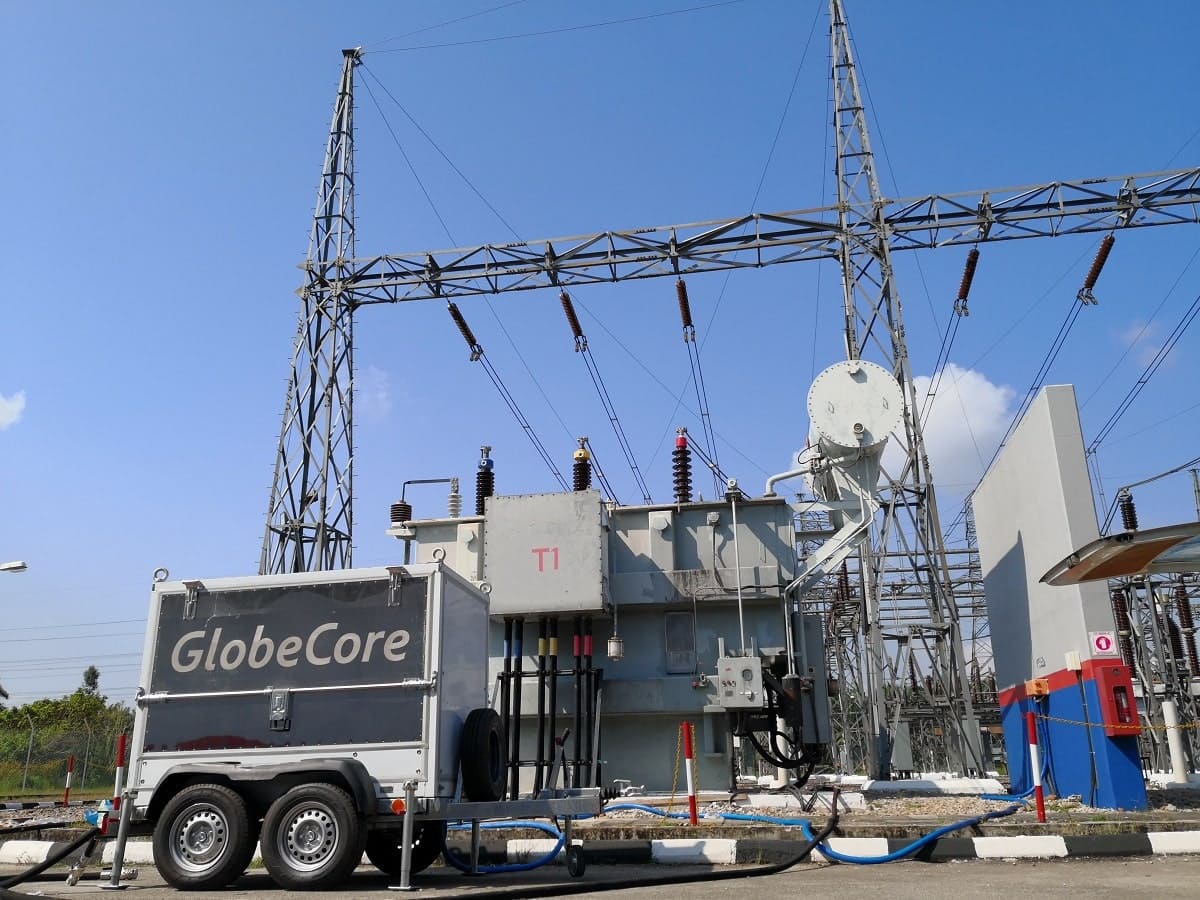

Η απευθείας σύνδεση με τον μετασχηματιστή μειώνει τον χρόνο συντήρησης και εξαλείφει την ανάγκη αποσυναρμολόγησης ή μεταφοράς του εξοπλισμού, περιορίζοντας έτσι τους λειτουργικούς κινδύνους και το κόστος συντήρησης.
Η GlobeCore Ελλάδας κατασκευάζει μονάδες της σειράς CMM με λειτουργία βαθιάς απαέρωσης και παροχή από 4.000 έως 15.000 λίτρα ανά ώρα. Για την επιλογή του καταλληλότερου μοντέλου, συνιστάται να επικοινωνήσετε με τους τεχνικούς μας συμβούλους.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| 1 | Παροχή, m³/h, τουλάχιστον | |
| • λειτουργία απαέρωσης, αζωτοποίησης, ξήρανσης και φιλτραρίσματος | 4 | |
| • λειτουργία θέρμανσης και φιλτραρίσματος | 7 | |
| 2 | Εύρος ρύθμισης παροχής, m³/h | 0,5-4,0 |
| 3* | Παράμετροι χρησιμοποιημένου ελαίου: | |
| • ογκομετρική περιεκτικότητα διαλυμένων αερίων, %, μέγιστη | 10 | |
| • περιεκτικότητα υγρασίας στο έλαιο, ppm, μέγιστη | 50 | |
| • κλάση καθαρότητας σύμφωνα με ISO 4406 | 16/14/12 | |
| • βαθμός φιλτραρίσματος, μm | 5 | |
| • τάση διάσπασης, kV, τουλάχιστον | 70 | |
| 4 | Μέγιστη θερμοκρασία ελαίου στην έξοδο κατά τη λειτουργία θέρμανσης, °C | 90 |
| 5 | Συντελεστής διήθησης | >50 |
| 6 | Πίεση εξόδου, MPa | 0,2 |
| 7 | Ύψος αναρρόφησης ελαίου σε σχέση με τον αγωγό αναρρόφησης, m | 20 / 22 |
| 8 | Ισχύς θερμαντήρα ελαίου, kW | 50 ±10% |
| 9 | Ειδική επιφανειακή ισχύς θερμαντήρα, W/cm², μέγιστη | 1,15 |
| 10 | Μέγιστη κατανάλωση ισχύος, kW | 65 |
| 11 | Ηλεκτρικά χαρακτηριστικά: | |
| • τάση τροφοδοσίας, V | Προσαρμόζεται στις απαιτήσεις του πελάτη | |
| • συχνότητα, Hz | Προσαρμόζεται στις απαιτήσεις του πελάτη | |
| 12 | Συνολικές διαστάσεις, mm, μέγιστες (χωρίς/με ρυμουλκούμενο): | |
| • μήκος | 2600 / 3750 | |
| • πλάτος | 1250 / 1840 | |
| • ύψος | 1500 / 1940 | |
| 13 | Βάρος, kg, μέγιστο (χωρίς/με ρυμουλκούμενο) | 1000 |
Σημείωση * (αρχικές παράμετροι του ελαίου):
- ογκομετρική περιεκτικότητα διαλυμένων αερίων: έως 10,5%·
- μαζική περιεκτικότητα υγρασίας: έως 0,005% (50 ppm)·
- θερμοκρασία ελαίου: όχι χαμηλότερη από 0 °C.
Βασικά πλεονεκτήματα της μονάδας απαέρωσης λαδιού μετασχηματιστών CMM-4/7
- δεν απαιτεί τη χρήση προσροφητικών υλικών, επιτρέποντας την αφύγρανση του μονωτικού ελαίου χωρίς πρόσθετα αναλώσιμα·
- καθαρή και φιλική προς το περιβάλλον λειτουργία, χωρίς εκπομπές ρύπων ή απόβλητα που απαιτούν ειδική αποθήκευση ή διάθεση·
- εύκολη λειτουργία και συντήρηση χάρη στον απλό και εργονομικό σχεδιασμό, με ελάχιστες απαιτήσεις τεχνικής υποστήριξης·
- εξασφαλίζει υψηλές προδιαγραφές ποιότητας του μονωτικού ελαίου ακόμη και μετά από έναν μόνο κύκλο επεξεργασίας·
- χαμηλή κατανάλωση ενέργειας, συμβάλλοντας στη μείωση του λειτουργικού κόστους·
- χαμηλό επίπεδο θορύβου, προσφέροντας άνετες συνθήκες εργασίας τόσο στο πεδίο όσο και στο εργαστήριο·

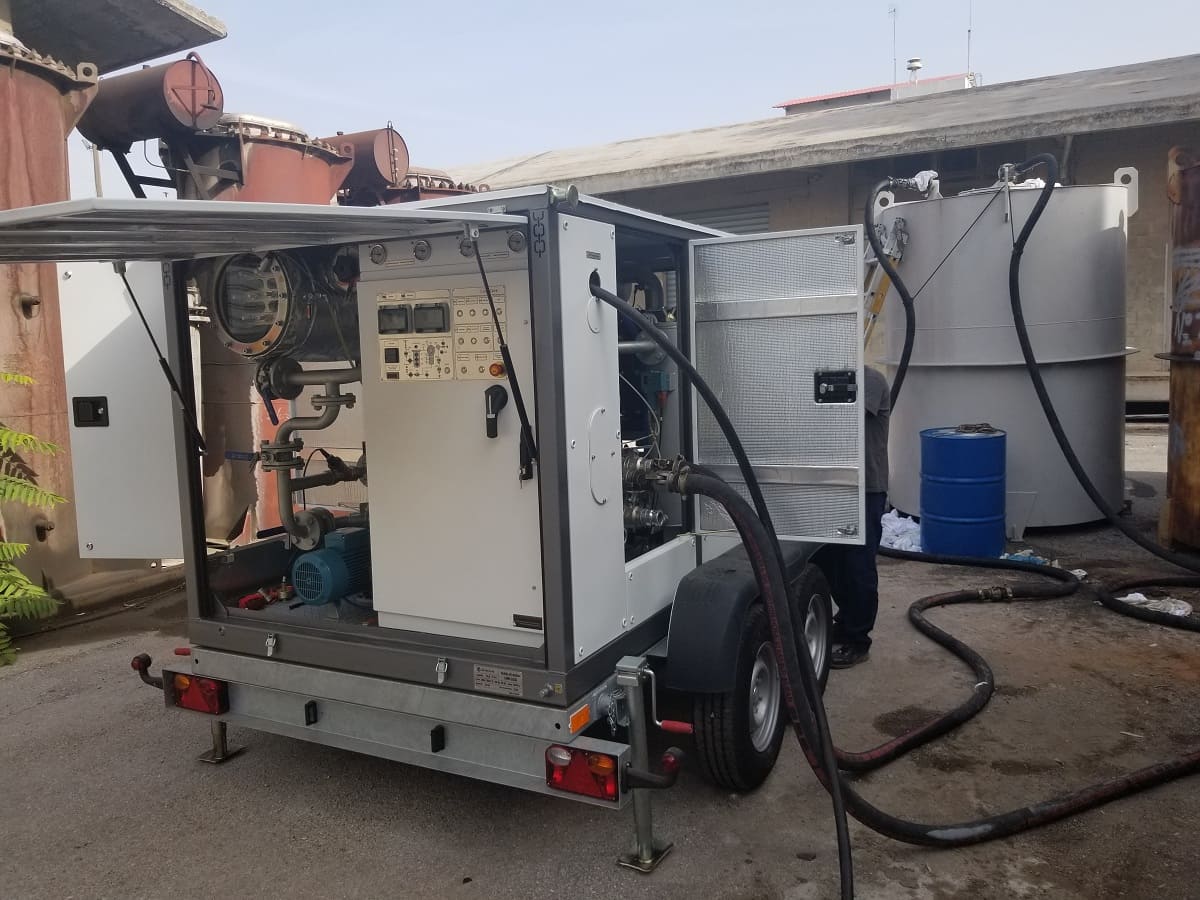

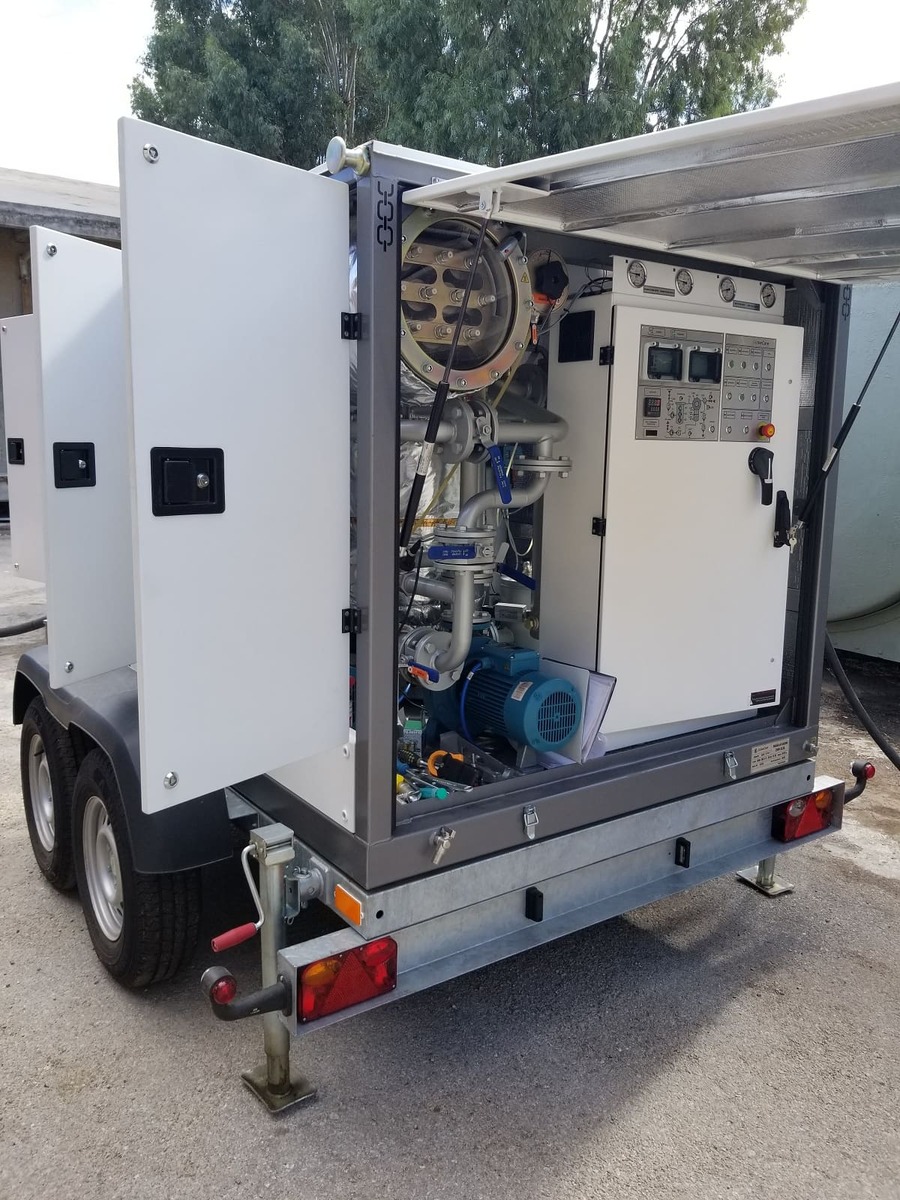

- εύκολη μεταφορά και εγκατάσταση, με δυνατότητα τοποθέτησης σε ρυμουλκούμενο και λειτουργίας απευθείας στον χώρο του μετασχηματιστή.
