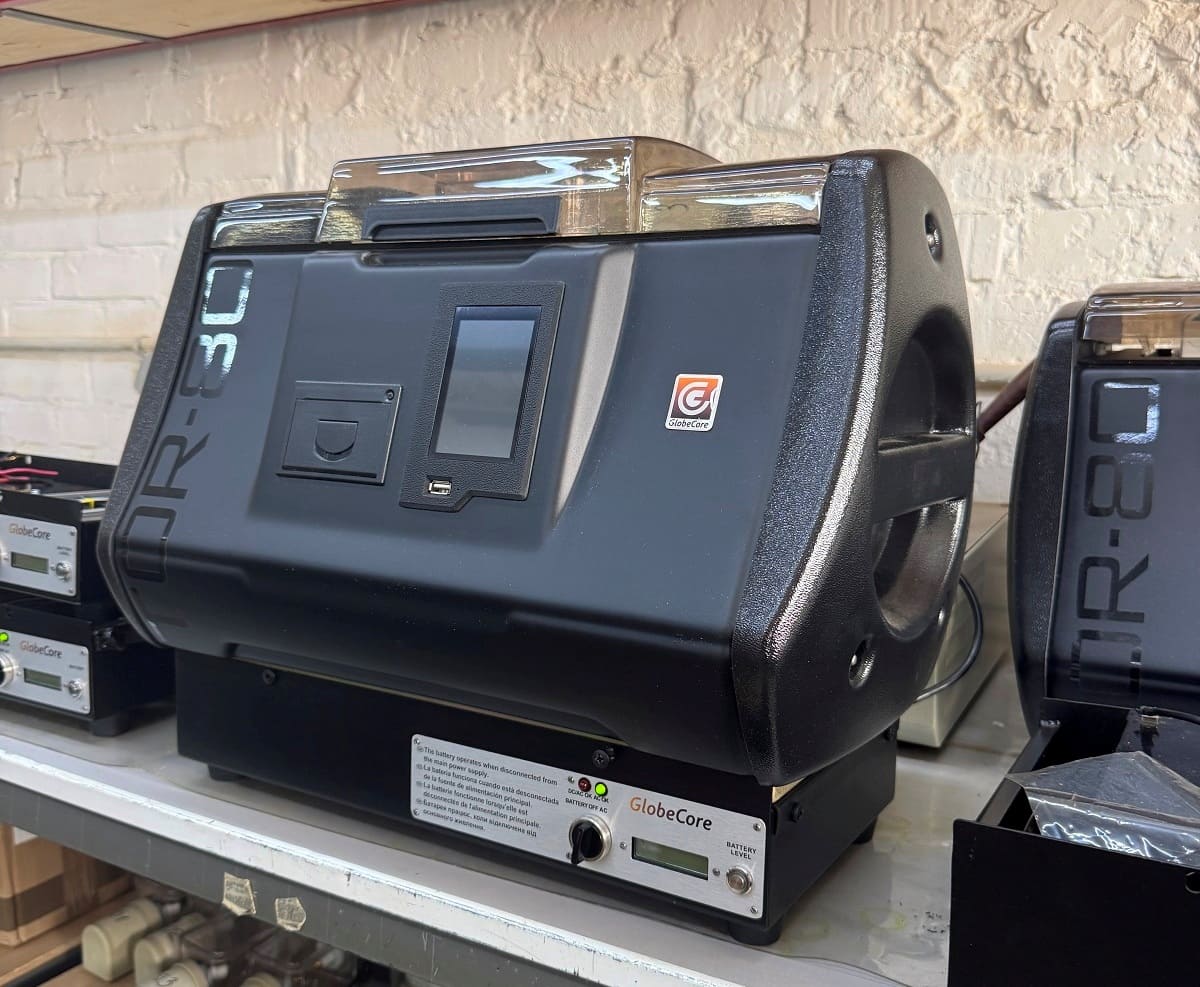

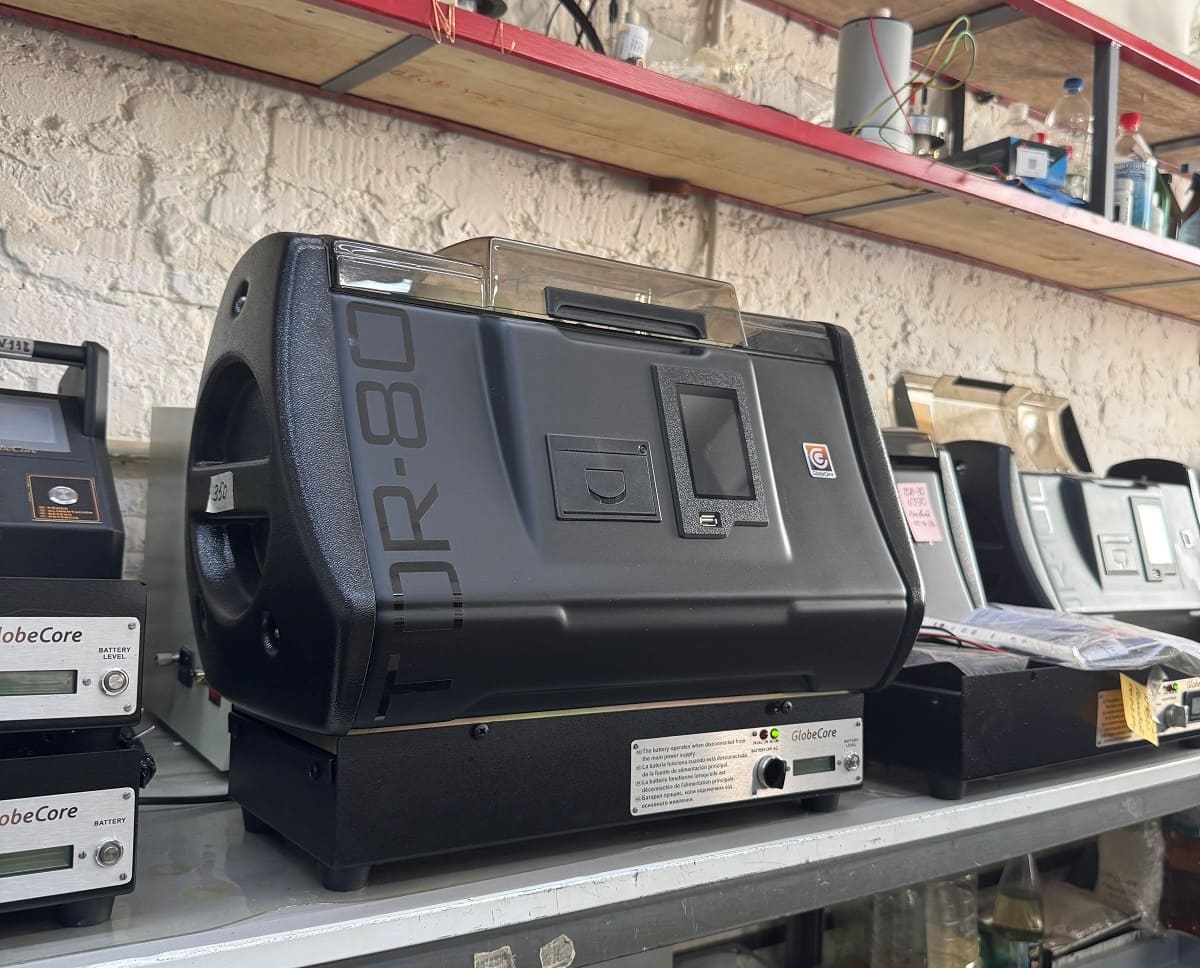

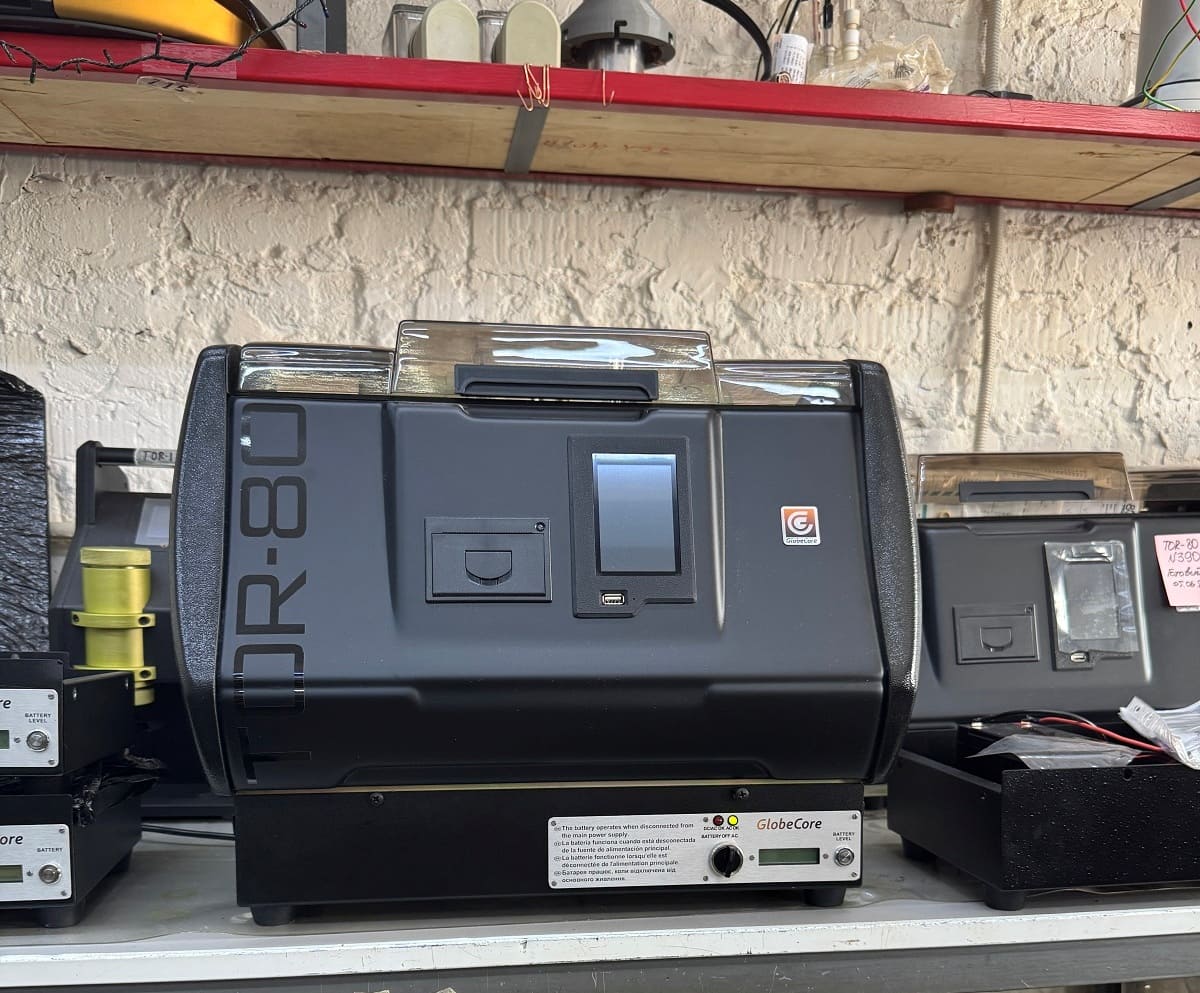

Δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A
Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A έχει σχεδιαστεί για τον προσδιορισμό της σημαντικότερης παραμέτρου των ελαίων μετασχηματιστών και άλλων υγρών διηλεκτρικών: της τάσης ηλεκτρικής διάσπασης, με μέγιστη τάση δοκιμής έως 80 kV. Η συσκευή διαθέτει ενσωματωμένη επαναφορτιζόμενη μπαταρία ως βασικό εξοπλισμό, εξασφαλίζοντας πλήρως αυτόνομη λειτουργία χωρίς πρόσθετες μονάδες τροφοδοσίας. Αυτό επιτρέπει τη χρήση της τόσο σε εργαστηριακές συνθήκες όσο και στο πεδίο, απευθείας σε υποσταθμούς ή δίπλα στον μετασχηματιστή αμέσως μετά τη λήψη του δείγματος ελαίου.
Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A χαρακτηρίζεται από ευρύ φάσμα ρυθμίσεων των παραμέτρων δοκιμής και πλήρως αυτόματη λειτουργία. Το σύστημα επιτρέπει την επιλογή διεθνών προτύπων που είναι ήδη αποθηκευμένα στη μνήμη της συσκευής, καθώς και τη δημιουργία και προσαρμογή εξατομικευμένων διαδικασιών δοκιμής σύμφωνα με ειδικές τεχνικές απαιτήσεις ή περιφερειακά πρότυπα.
Υποστηριζόμενα πρότυπα
Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A πραγματοποιεί δοκιμές τάσης διάσπασης μονωτικών ελαίων σύμφωνα με διεθνώς αναγνωρισμένα πρότυπα:
- IEC 60156
- ASTM D877
- ASTM D1816
- IRAM 2341
- VDE 0370
- πρότυπα που μπορούν να διαμορφωθούν από τον χρήστη
Αρχή λειτουργίας του δοκιμαστή τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A
Ο δοκιμαστής τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A βασίζεται σε μετασχηματιστή υψηλής τάσης σε συνδυασμό με ηλεκτρονικές μονάδες ελέγχου. Η αρχή λειτουργίας του συνίσταται στην ελεγχόμενη και σταδιακή αύξηση της τάσης στο δευτερεύον τύλιγμα του μετασχηματιστή, από το μηδέν έως την επίτευξη της τάσης διάσπασης του υγρού διηλεκτρικού που περιέχεται στην κυψέλη δοκιμής.
Η αύξηση της τάσης πραγματοποιείται μέσω της προοδευτικής ρύθμισης της τάσης που εφαρμόζεται στο πρωτεύον τύλιγμα, το οποίο τροφοδοτείται με ημιτονοειδές σήμα. Η διαχείριση της διαδικασίας γίνεται από μικροελεγκτή, ο οποίος συντονίζει τη λειτουργία του μετατροπέα και διασφαλίζει τη σταθερότητα του ρυθμού αύξησης της τάσης.
Κατά τη διάρκεια της δοκιμής, εναλλασσόμενη τάση 50-60 Hz, η οποία παράγεται στο δευτερεύον τύλιγμα του μετασχηματιστή, εφαρμόζεται μέσω των ηλεκτροδίων της κυψέλης στο υπό δοκιμή μονωτικό έλαιο. Η ηλεκτρική διάσπαση πραγματοποιείται στο διάκενο μεταξύ των ηλεκτροδίων, το οποίο είναι πλήρως γεμάτο με το υγρό διηλεκτρικό.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| 1 | Τάση τροφοδοσίας εναλλασσόμενου ρεύματος, V | 85-264 |
| 2 | Συχνότητα τροφοδοσίας, Hz | 48-63 |
| 3 | Κατανάλωση ισχύος, VA | Όχι περισσότερο από 250 |
| 4 | Μέγιστη τάση εξόδου, kV | Ημιτονοειδής, έως 80 kV RMS |
| 5 | Ακρίβεια μέτρησης της εφαρμοζόμενης τάσης στην κυψέλη | ±1 kV ±0,5% |
| 6 | Ρυθμός αύξησης της τάσης, kV/s (ρυθμιζόμενος) | Από 0,1 έως 5 |
| 7 | Ανάλυση ένδειξης της τάσης εξόδου, V | 100 |
| 8 | Χρόνος απενεργοποίησης της υψηλής τάσης μετά από διάσπαση, μs | 10 μέγιστο, 4 τυπικό |
| 9 | Όγκος κυψέλης μέτρησης, cm³ | 500 |
| 10 | Εύρος μέτρησης θερμοκρασίας περιβάλλοντος, °C | 0-100 |
| 11 | Ανάλυση μέτρησης θερμοκρασίας, °C | 0,1 |
| 12 | Ενσωματωμένος εκτυπωτής | Ναι |
| 13 | Συστοιχία επαναφορτιζόμενων μπαταριών | Ναι |
| 14 | Χρόνος συνεχούς αυτόνομης λειτουργίας (με μπαταρία), h | 8 |
| 15 | Χρόνος φόρτισης, h | 8 |
| 16 | Θερμοκρασία λειτουργίας, °C | Από 0 έως +50 / 40 |
| 17 | Θερμοκρασία μεταφοράς και αποθήκευσης, °C | Από −15 έως +40 |
| 18 | Σχετική υγρασία, % | Έως 90%, χωρίς συμπύκνωση |
| 19 | Ατμοσφαιρική πίεση, mmHg | 630-800 |
| 20 | Συνολικές διαστάσεις, mm | 510×300×413 |
| 21 | Βάρος, kg, μέγιστο | 38,1 |
Βασικά πλεονεκτήματα του δοκιμαστή τάσης διάσπασης λαδιού μετασχηματιστών TOR-80A
- αυτόνομη λειτουργία με ενσωματωμένη επαναφορτιζόμενη μπαταρία για έως 8 ώρες·
- σύγχρονα ηλεκτρονικά, προηγμένος σχεδιασμός και σύγχρονο λογισμικό·
- απλή, αξιόπιστη και πρακτική λειτουργία·
- μείωση του χρόνου και του κόστους κατά τη διεξαγωγή δοκιμών απευθείας στον χώρο εγκατάστασης του μετασχηματιστή.
