Μονάδα κενού για μετασχηματιστές BV-5000
Η μονάδα κενού για μετασχηματιστές BV-5000 έχει σχεδιαστεί για τη δημιουργία του απαιτούμενου επιπέδου κενού κατά την εκκένωση της δεξαμενής του μετασχηματιστή. Η μονάδα χρησιμοποιείται κατά τη συναρμολόγηση, τη συντήρηση και τη λειτουργία ελαιοπληρωμένου ηλεκτρολογικού εξοπλισμού, όπως μετασχηματιστές ισχύος, διακόπτες υψηλής τάσης και άλλες εγκαταστάσεις με ονομαστική τάση έως 1150 kV.

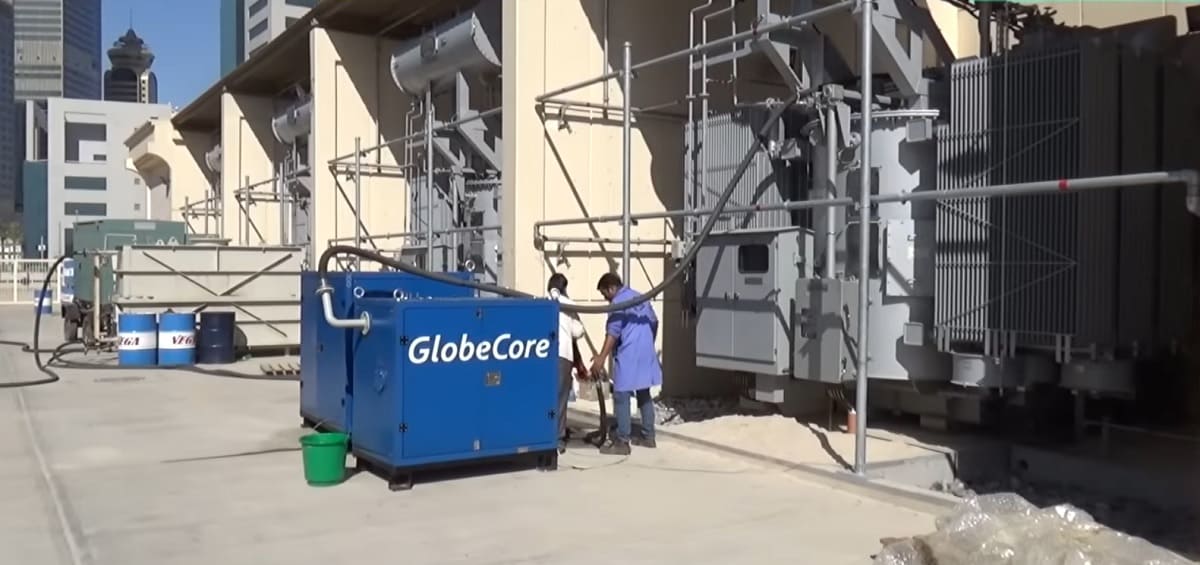

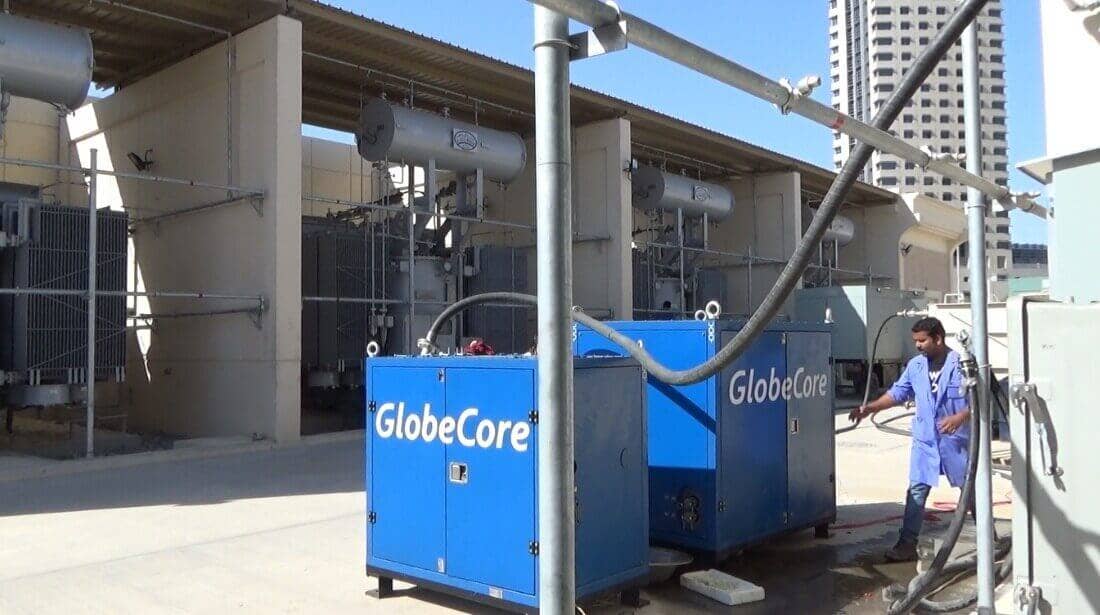

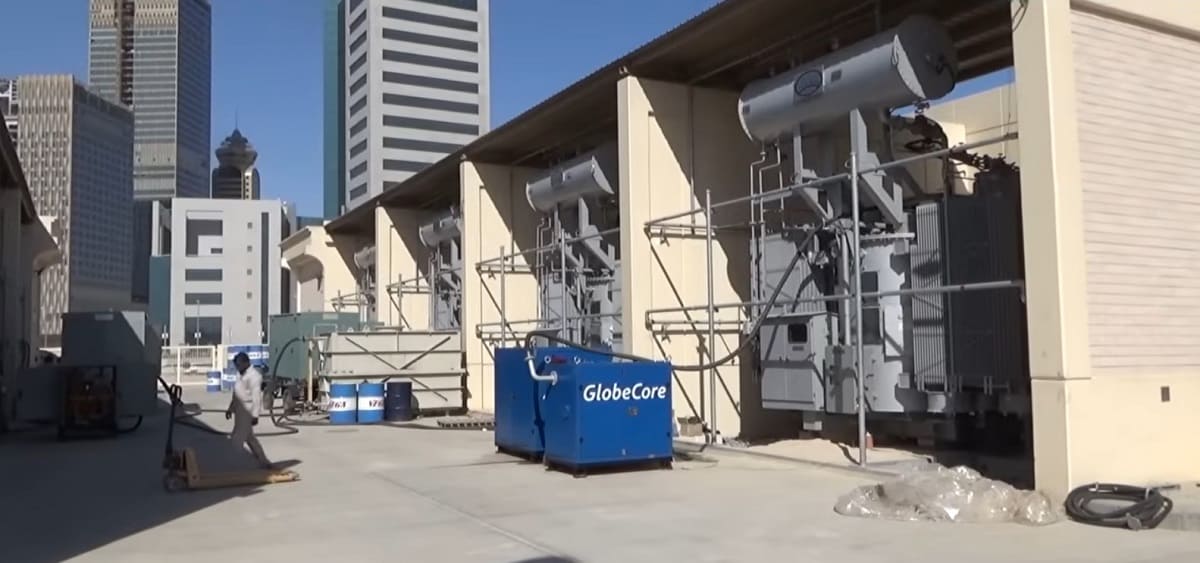

Η μονάδα κενού για μετασχηματιστές μπορεί να χρησιμοποιηθεί τόσο για την εκκένωση μετασχηματιστών όσο και για την ξήρανσή τους υπό κενό. Αποτελεί κατάλληλη λύση για εταιρείες εγκατάστασης, επισκευής και συντήρησης που δραστηριοποιούνται στην επεξεργασία μονωτικών ελαίων και στη συντήρηση μετασχηματιστών.
Η μονάδα δεν προορίζεται για λειτουργία σε εκρηκτικά ή τοξικά περιβάλλοντα, ούτε σε χώρους όπου υπάρχουν ουσίες που αντιδρούν με λιπαντικά υλικά.
Κατά τη λειτουργία της μονάδας σε κλειστό χώρο, πρέπει να εγκαθίσταται αγωγός απαγωγής αερίων, ώστε τα αέρια να απομακρύνονται με ασφάλεια στην ατμόσφαιρα.
| Α/Α | Παράμετρος | Τιμή |
|---|---|---|
| 1 | Γεωμετρική παροχή άντλησης, m³/h (gal/min) | 5.000 (22.014) |
| 2 | Κενό λειτουργίας, mbar (psi) | <1 (<0,014) |
| 3 | Μέθοδος ψύξης | Αέρας |
| 4 | Μέγιστη κατανάλωση ισχύος, kW | 32 |
| 5 | Σύνδεση, είσοδος/έξοδος | DN 200/DN 65 |
| 6 | Συνολικές διαστάσεις, mm (in), μέγιστες | |
| 7 | – μήκος, mm | 2.350 |
| 8 | – πλάτος, mm | 1.440 |
| 9 | – ύψος με/χωρίς κρίκους ανύψωσης, mm | 1.650/1.520 |
| 10 | Βάρος, kg, μέγιστο | 2.200 |
Βασικά πλεονεκτήματα της μονάδας κενού για μετασχηματιστές BV-5000
- ταχεία απομάκρυνση αέρα, υδρατμών, μη διαβρωτικών αερίων και μιγμάτων ατμών-αερίων χάρη στον ενισχυτή κενού (booster)·
- κατάλληλη για τη συντήρηση και τη λειτουργία ελαιοπληρωμένων μετασχηματιστών και διακοπτών υψηλής τάσης έως 1.150 kV·
- επίτευξη υψηλού επιπέδου κενού.
